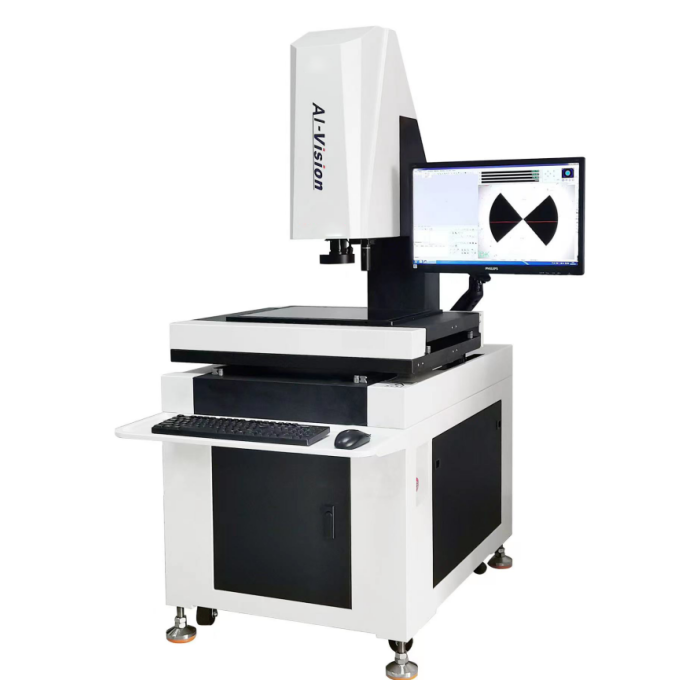

一、超高清全自动影像测量仪特点：
1、.具有快速自动对焦、自动寻边，强大的编程和自动测量功能
2、.采用超高清影像技术，提高边界分辨能力
3、.配置操纵手柄，亦可软件程控
4、数据处理分析，大批量治具测量
5、X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
二、技术参数
机台型号 | VM-322P | VM-432P | VM-542P | VM-652P |
量测行程(X/Y/Z) (mm) | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
机台尺寸(mm)L*H*W | 555X965X1662 | 700X1130X1662 | 860X1222X1662 | 1026X1543X1680 |
机台承重量 | 30Kg | 30Kg | 40Kg | 40Kg |
CCD | 200W超高清全屏彩色USB3.0数字相机 | |||
镜头 | 6.5:1手动变倍镜头(光学放大0.7-4.5X影像放大30-296X) | |||
量测系统 | INS- CNC 3D | |||
电源供给 | 220V+10%,50/60Hz | |||
光学尺分辨率 | 0.0005mm | |||
X/Y量测精度 | (2.5+L/200)um | |||
重复性 | 2um | |||
适合环境 | 温度20-25摄氏度，湿度50%-60% | |||
三、机台配置
序号 | 名称 | 规格/品牌 | 单位 | 数量 | 备注 |
1 | 机身、工作台 | 00级天然大理石底座、工作台和立柱 | 套 | 1 | |
2 | CCD | 超高清200W彩色数字USB相机 | 个 | 1 | |
3 | 镜头 | 6.5:1连续手动变倍镜头 | 个 | 1 | |
4 | 光栅尺 | 防水防油金属贴片高精度0.5um光栅 | 条 | 3 | |
5 | 马达 | 松下大功率 400瓦 | 套 | 2 | |
6 | 导轨 | 上银H级直线导轨 | 套 | 2 | |
7 | 丝杆 | TBI研磨丝杆 | 组 | 2 | |
8 | 软件（加密锁） | INS-CNC 3D | 套 | 1 | |
9 | 运动控制器 | UWC 4000P | 块 | 1 | |
10 | 探针系统 | 英国雷尼绍探测系统 | 套 | 1 | 选配 |
11 | 激光系统 | 日本KEYENCE高精度激光或扫描光谱 | 套 | 1 | 选配 |
12 | 校正块 | 定制 | 块 | 1 | |
13 | 光学玻璃 | 定制 | 块 | 1 |
