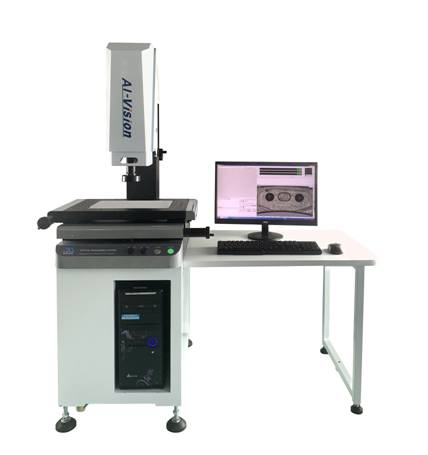

高清二次元影像测量仪
产品用途:
适用于以二维坐标测量为目的的一切应用领域，广泛应用于机械、电子、仪表、塑胶等行业。
技术参数：
机台型号 | VMS200F | VMS322F | VMS432F | VMS542F | VMS652F |
（X/Y/Z）量测行程（mm） | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
全机尺寸(mm) | 1200*600*1500 | 1200*600*1500 | 1200*600*1500 | 1200*700*1650 | 1200*600*1500 |
机台承重量 | 15Kg | 30Kg | 30Kg | 40Kg | 40Kg |
CCD | AI-M200W超高清全屏彩色USB3.0数字相机 | ||||
镜头 | 6.5：1定格卡位连续变倍镜头(光学放大0.7-4.5X影像放大30-290X) | ||||
光学尺分辨率 | 0.001mm，可显示0.0001mm | ||||
X/Y量测精度 | (3+L/200)um | ||||
重复性 | 2um | ||||
适合环境 | 温度20-25摄氏度，湿度50%-60% | ||||
电源供给 | 110V-220V+10% 50/60Hz | ||||
机台配置:
序号 | 名称 | 规格/品牌 | 单位 | 数量 | 备注 |
1 | 机身、工作台 | 00级天然大理石底座、工作台和立柱 | 套 | 1 | |
2 | CCD | AI-M超高清200W彩色数字USB相机 | 个 | 1 | |
3 | 镜头 | POMEAS定格卡位连续变倍镜头 | 个 | 1 | |
4 | 光栅尺 | 封闭式高精度防尘1um光栅 | 条 | 2 | |
5 | （仪器桌）底座 | 定制（大理石平台） | 个 | 1 | |
6 | 软件（加密锁） | AI-3M(高清版) | 套 | 1 | |
7 | 控制卡 | UWC3200 | 套 | 1 | |
8 | 校正块 | 定制 | 块 | 1 | |
9 | 光学玻璃 | 定制 | 块 | 1 | |
10 | 旋转工作台 | 定制 | 个 | 1 | 选配 |
11 | 激光系统 | 日本基恩士激光系统 | 套 | 1 | 选配 |
12 | 探针系统 | 英国雷尼绍探针系统 | 套 | 1 | 选配 |
13 | 电脑 | CPU:I3/主板：技嘉H81 /内存 4G/硬盘:120G固态 /显示器: 康佳22寸LCD； | 套 | 1 |
