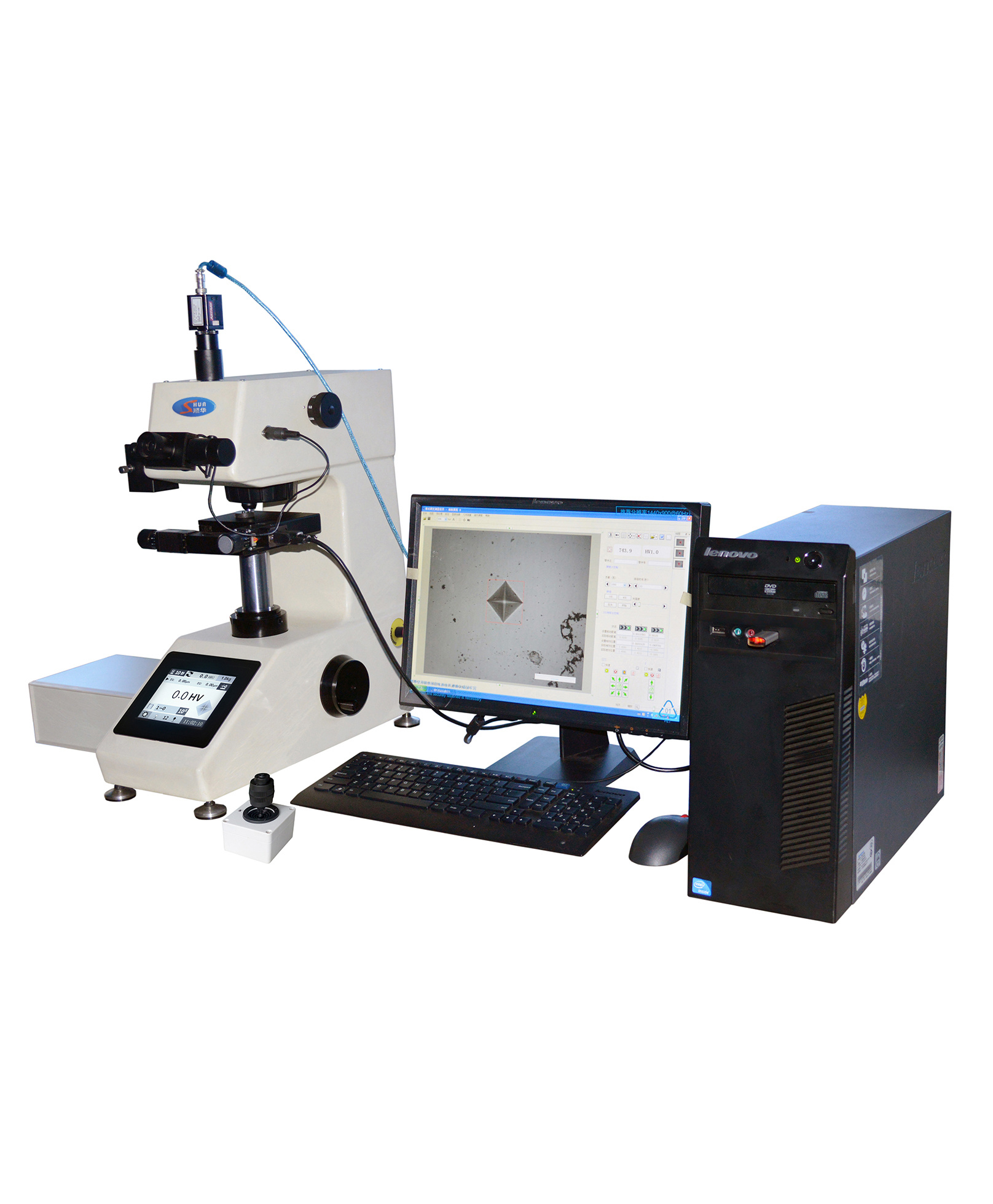

SHV-T300Z全自动显微维氏硬度计
全自动显微维氏硬度计简介：
全自动显微维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种专业新技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。
全自动显微维氏硬度计应用范围：
黑色金属、有色金属、IC薄片、表面涂层、层压金属；玻璃、陶瓷、玛瑙、宝石、薄塑
料等；碳化层和淬火硬化层的深度及梯度的硬度测试。
全自动显微维氏硬度计特点：
1、八级试验力选择10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf
2、标准砝码加力，试验力更精准，环境温湿度影响更小
3、主机与电脑相结合，自动控制、自动读数
4、高精度自动平台，自动聚焦，可设置各种打点路径
5、硬度自动测量，自动计算渗碳层深度等
6、自动生成WORD报表，满足各类试验人员需求
全自动显微维氏硬度计主机参数：
试验力 | gf | 10gf, 25gf, 50gf, 100gf, 200gf, 300gf, 500gf, 1000gf |
N | 0.098N, 0.246N, 0.49N, 0.98N, 1.96N, 2.94N, 4.90N, 9.80N | |
硬度测试范围 | 1HV~2967HV | |
测试模式 | HV/HK | |
试验力施加方法 | 自动（加载/保荷/卸载） | |
物镜和压头切换 | 自动切换 | |
转换标尺 | HK, HRA, HRBW, HRC, HRD, HREW, HRFW, HRGW, HRKW, HR15N, HR30N, HR45N, HR15TW, HR30TW, HR45TW, HS, HBW | |
数据输出 | 内置打印机 可生成WORD或EXCEL报表和硬度曲线图 | |
硬度读取 | 电脑显示压痕图像并自动测量 | |
物镜 | 10× (观察用)，40×(测量用) | |
目镜 | 10× 数显测微目镜 | |
总放大倍数 | 100×，400× | |
目镜分辨率 | 0.06μm | |
保荷时间 | 0~60s | |
光源 | 卤素灯光源 | |
X-Y自动试台 | 尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm | |
试样最大高度 | 90mm | |
压头中心至机壁距离 | 100mm | |
电源 | AC220V，50Hz | |
执行标准 | ISO 6507，ASTM E384，JIS Z2244，GB/T 4340.2 | |
外形尺寸 | 480×325×545mm，外箱尺寸600×360×800mm | |
机器重量 | 净重31kg，毛重44kg | |
全自动显微维氏硬度计标准配置表：
名称 | 数量 | 名称 | 数量 |
仪器主机 | 1台 | 10×数显测微目镜 | 1只 |
金刚石显微维氏压头 | 1只 | 10×，40×物镜 | 各1只 |
砝码 | 6个 | 砝码轴 | 1个 |
电动十字试台 | 1个 | 薄片夹持台 | 1个 |
平口夹持台 | 1个 | 细丝夹持台 | 1个 |
水平调节螺钉 | 4只 | 水平仪 | 1个 |
保险丝1A | 2个 | 卤素灯12V、15~20W | 1个 |
电源线 | 1根 | 螺丝刀 | 2把 |
标准硬度块400~500 HV0.2 | 1块 | 标准硬度块 700~800 HV1 | 1块 |
防尘罩 | 1只 | 产品合格证 | 1份 |
产品说明书 | 1份 | 打印机说明书 | 1份 |
台式电脑 | 1台 | 喷墨打印机 | 1台 |
CCD摄像头 | 1套 | 适配接管 | 1根 |
USB加密狗 | 1只 | 控制专用连接线 | 1根 |
RS232数据连接线 | 1根 | 电动平台控制箱 | 1只 |
测量软件 | 1套 | 摇杆 | 1只 |
全自动显微维氏硬度计软件信息：
系统联动：通过硬度计串口通讯，实现系统与硬度计联动。
压力联动：硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。
转塔联动：软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计。
加载联动：软件控制硬度计进行加载，无需人工控制硬度计。
测量联动：软件控制硬度计转塔、加载并直接读取维氏硬度值。
光学联动：自动聚焦。
图像采集：实时显示硬度图像，可存储、打印图像。
自动测量：自动找出压痕的四个顶点，速度快，数据准，有多种专业算法以适用不同压痕。连打连测、即打即测、指定坐标打压。
自动寻点：在压痕的四个顶点附近点取，系统自动寻找最佳顶点，大大降低人为误差。
对角测量：点取压痕的左上及右下角，即可读出硬度值。
四点测量：点取压痕的四个顶点，读出硬度值。
硬度换算：依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示。
图文报告：自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值。保存或打印压痕图像及当前压痕硬度值。所有报告按 WORD 文档保存。
结果统计：将多个压痕的测量结果以 EXCEL 数据格式导出，并自动统计测量次数、硬度最大值、最小值、平均值、方差等。
联动控制：系统通过串口通讯，感知试验力变化、控制硬度计转塔、加载并直接读数。
自动位移：配置高精度 X-Y 自动平台。
自动识别：先进的压痕自动识别技术，在 0.3 秒内读出 D1/D2 和 HV 值。
性能稳定：对非镜面抛光、光线不匀，不在中心的压痕均可自动读取。
性能强大：手动读数、自动读数、硬度换算、深度硬度曲线、压痕图像、图文报告功能。
使用方便：通过硬度块进行定标，符合用户日常习惯。半天培训，即可正常使用。
自动读数：创新自动读数算法，对多种压痕进行自动读数，速度快、准确性高。
重复性好：自动读数重复性高，满足用户专业要求。
自动扫描：能够自动扫描出试样边缘及轮廓。
软件配置：
1、计算机主机：I5处理器，内存4G，硬盘500G及以上，19寸及以上液晶屏
2、喷墨打印机
3、适用操作系统：WIN XP、WIN7
4、数字成像系统
高分辨率：130万像素（1280×1024）
高速采集：1280×1024 分辨率：25 帧/秒；
高清晰度：黑白图像，清晰度更好；
靶面尺寸：1/2 英寸
5、X-Y 自动载物台
台面尺寸：110×110×41 毫米
最大行程：50×50 毫米
最小步距：小于 2 微米
移动速度：可调；
控制方式：手动控制、电动控制、计算机控制；
6、X-Y 物台计算机控制模式
定位移动：物台直接移动到软件设定位置；
定点移动：选择试样上任一点，移动到压头下方；
定向移动：鼠标点击控制载物台进行八个方向任意移动，移动步距可设置；
任意移动：鼠标拖拽载物台向任意方向移动，便于用户浏览试样表面情况；
变速移动：平台移动时，共有二档（快速和慢速），速度可选、可调；
其他功能：原点位置任意设置、自动复位、机械限位等多种专业功能，满足各种需求；
7、测量方式
自动模式——自动载物台移动（X、Y、Z方向）+自动读数
手动模式 1——自动加载+手动目镜刻线测量
手动模式 2——手动移动载物台+手动调焦+自动/手动测量
8、自动读数/手动读数
自动读数时间：单个压痕读数时间约 300 毫秒；
自动测量精度：0.1 微米；
自动测量重复性：±0.8%
手动读数：手动点取，自动寻点、4 点测量、2 对角线测量；
9、结果保存/输出
存储/输出测量数据及实验参数，包括 D1，D2，HV，X，Y 等；
存储/输出有效硬化层深度曲线报告；
存储/输出图像；
