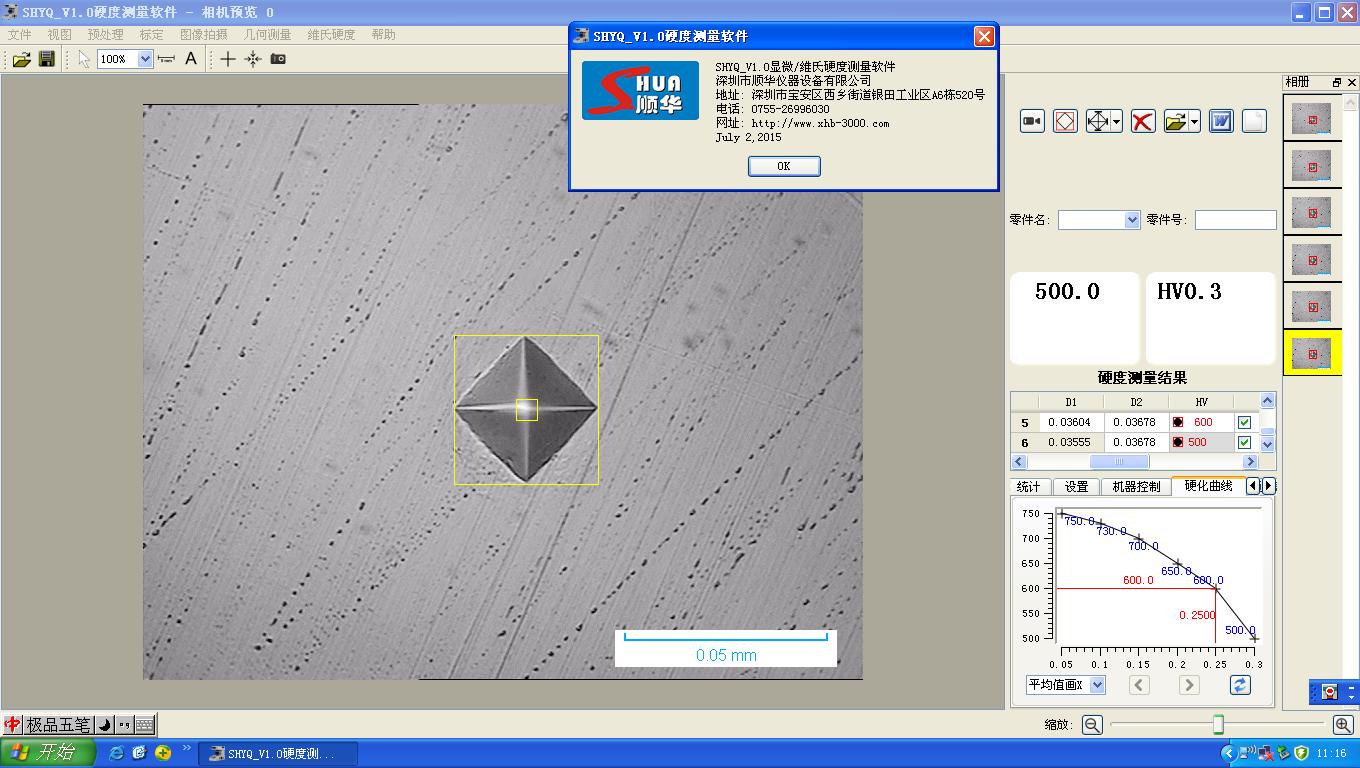

维氏硬度测量软件/显微维氏硬度测量软件/正版维氏硬度测量软件
软件简介:
1、中英文自动切换。
2、本软件可测量维氏硬度值和努普氏硬度值。
3、具有几何测量功能。
4、 一键式(自动）测量，方便、准确、快捷。
5、可以放大或缩小影像区域测量。
6、软件可以自动识别合格与不格
7、 对试样的硬度或表面硬化层进行分析测试，是机械加工领域高精度零件测试必不可少的分析软件。
8、 可测试表面处理层深度及硬度梯度，如渗碳层，淬火层等。
9、 可根据测量数据自动绘出硬度值曲线图及生成测试报告，并可以根据用户的定义生成多条硬化层深度曲线。
10、 可以实现：美标、德标和国标洛氏HRA、洛氏HRB、洛氏HRC、表面洛氏HR15N、表面洛氏HR30N、表面洛氏HR45N、维氏HV、布氏HBS、布氏HRW 硬度值之间的标尺互相转换。
11、 本软件可自动修正球面硬度参数。
12、 所有的测量数据和计算结果以及压痕图像都可以生成格式化的图文报告，其报告格式可由用户自行设定，报告可以word格式或Excel格式文档保存。
配置：
软件 1套、加密锁 1个、130W像素数码相机 1个
软件功能信息：
长度单位：软件提供可切换四个长度单位：mm, um, inch, 和mil. 由于压痕很小，压痕对角长度依然会用um（如果选择mm）和 mil（如果选择inch）；
根据试验力自动选择标定: 该项已在前面提到多次。为了消除系统误差，有时需要在不同试验力下载入不同标定。如果该项被选择，右边下拉菜单将出现让用户根据不同试验力选择其标定，先在上面选择试验力，再在下拉菜单里选择对应标定。如果是卸载该试验力标定，就选择下拉菜单里的空白项；
努氏硬度: 如果被选择，该程序测量标尺将变成努氏硬度。其计算公式 HK = 14.229 * Force / pow(D1,2.0)/1000.0, 这里D1 是压痕长对角距离（单位mm ），试验力Force 单位克；
断裂韧性：如果选择了，系统让用户在测量正常硬度压痕后继续测量裂纹大小（通过鼠标点击裂纹的左右上下最极端）从而计算出断裂韧性。系统在硬度测量结果表里多显示出3列：C1、C2和Kic。 C1为裂纹最左端到最右端的距离（单位mm），C2为最上到最下的距离，裂纹总长度L = C1+C2-D1-D2 （D1 和D2为测得的压痕对角线长度），断裂韧性Kic将根据选择的模型计算出来。软件提供搜集到的几个模型，对应的计算公式可以由点击“编辑脚本”按钮弹出编辑器显示。在脚本代码里，c1和c2代表以上的C1和C2，d1和d2代表D1和D2，force代表试验力（单位克），eModulus代表设置里提供的杨氏模量。用户可以自定义新的模型和输入新的计算代码。如果要自定义的话，在模型处输入新模型名称后键入回车键，然后点击“编辑脚本”按钮弹出编辑器输入新代码即可（当然现有的模型代码可以提供参考）。如果需要删除一个模型，到编辑器上方显示的模型文件路径到文件夹里将该模型文件删除即可。和压痕一样，裂纹大小会有一长方形标记，用户可鼠标托拉长方形任意一边修改，计算结果统计等自动更新。在统计栏里会显示断裂韧性选择，如勾选，统计结果为断裂韧性Kic，如非选则为Hv。报告（WORD和EXCEL）会自动添加C1、 C2和Kic三列。注：断裂韧性和努氏硬度不能同时应用，如选其中一个则另一个会自动变非选。
样品球（柱）直径(mm): 该项用于非平面样品表面的HV修正。
操作员: 用于报告
报警上下限: 用于自动标明超出范围的测量结果（硬度值红色字体显示），和用于计算统计里的Cp 和Cpk。而且在硬化曲线上显示。
压痕标记形状: 可选长方形, 任意四边形，或对角线标明压痕测量结果。常用长方形。
硬化曲线硬度值: 用于计算硬化层深。默认值550。
自动测量图像大小: 为了提高效率和更准确判断压痕，限制自动测量时图像区域。图像中心由图像网格中心定，该项大小为1（最大）时指整幅图像，小于1时图像区域大小按相应比例。
测量时显示相册: 如选，每次测量时，含压痕图像相册自动显示。
添加简单使用界面: 如选，软件会添加一个含长用按钮的界面，该项适用于触摸屏显示。
手动测量后鼠标自动变选择模式：如选，手动测量压痕后鼠标自动进入选择模式让修正测量。如非选，鼠标还呆在测量模式让继续手动测量。
显示压痕深度：如选，数据结果表将增加一列h显示根据压痕对角长度计算出来的压痕深度。
分类：如选，每个测试点可以有一个分类用于统计和报告，结果表将增加一列“分类”让用户给每个测试点选择分类：鼠标双击单元，在弹出的下拉菜单中选择。分类清单则在设置里的分类下拉清单里输入。同样的键入分类名称后再键入回车键实现添加。如要删除一个分类，键盘清除后键入回车健实现删除。每添加一个分类后一个带颜色的图标自动弹出显示给该分类分配的颜色，如需要改变颜色，鼠标双击该颜色图标在弹出的颜色选择对话框里选。分类的颜色将会在硬化曲线里体现和在路径设置里压痕测试点里显示。统计数值将会按分类统计。分类值也会在WORD/EXCEL报告的分类列里出现。
