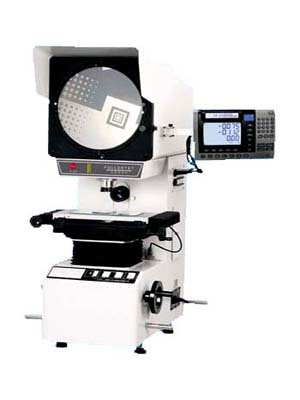

光学投影仪是机、电、光学一体化的精密高效测量仪器,用于对高精度工件作尺寸、长度、形状、轮廓放大后投影检查、测量比对。本机是通过纯光学镜头对工件进行放大测量，成像无任何数字模拟输出。影像效果清晰，测量精度高。
产品应用：
机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成型铣刀等。
产品特点：
本机采用模拟日光照射效果，测量人员不会在测试的过程中出现眼睛疲劳；
此投影仪Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐久性
成像清晰、方便量测测量示值误差可达（3+L/100）um, L为被测量长度（单位：mm）；
仪器配有专用脚踏开关，数据输出和采样十分方便
在透射光照明下，轮廓测量误差小于0.08%。
多功能数据处理器系统，现已升级成大液晶屏数字显示处理器。
技术参数：
工作台
金属工作台尺寸:340×152mm
玻璃台面尺寸:180×70mm
X坐标行程:150mm
Y坐标行程:50mm
Z坐标行程（调焦用）:90mm
X，Y坐标数显解析度:0.001mm
轴向测量精度:(3+L/100)μm
投影屏
投影屏尺寸（mm）:直径315mm
投影旋转范围:0-360度
旋转角度数显解析度:1′或0.01度
平面及表面轮廓精度:0.08%
投影仪物镜 | |||
放大倍率 | 10X | 20X | 50X |
物方视场范围（直径） | 30mm | 15mm | 6mm |
物方工作距离 | 73mm | 35mm | 15mm |
数据处理系统:JT多功能数据处理系统
仪器照明:透射与反射照明光源均为24V，150W卤素灯
仪器电源:110/220V(AC),50/60HZ,总功率400W
冷却方式:强制风冷（3支轴流风扇）
外形尺寸长×宽×高(mm):730×550×1060
仪器重量(单位：KG):170
显示轴数:X，Y轴为线性电子尺、A轴为角度编码器
分辨率：0.001mm（X，Y轴）/0.01度（A轴）
坐标显示：X，Y坐标/极坐标显示
数据处理器功能
99组几何测量结果记忆，10组测量坐标
误差修正功能、线性误差修正、非线性误差修正
数据输出接口、RS-232C数据输出接口
几何测量功能、三点（多点）求圆、两点求线、点测量距离计算、四点求角两线相交的点与角度、点线垂直测量
