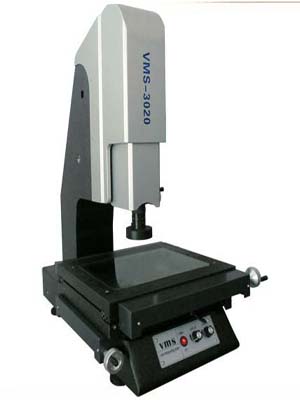

VMS手动型二次元影像测量仪（底坐立柱为大理石）
影像测量仪简介：
◆VMS标准款手动型二次元影像测量仪，是我公司专业研发生产的一款标准款2D光学影像测量仪；
◆本司为追求光学领域之高精度测量，特别采用全大理石结构产品（底座,立柱,动工作台均采用高精度花岗石 ，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性）
◆本司光学影像测量仪不仅于结构方面优于同行产品，更注重软件功能全面性及稳定性，更难能可贵的是价格的优惠性已触及行业底端，极高的性价比让您的选择更加充满信心！
手动型二次元影像测量仪特点：
◆产品结构之稳定性和刚性，底座、X、Y轴均采用“济南青” 纯天然花岗石（化学性能稳定，不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈）；
◆三轴摩擦精度传动，灵敏可靠，无背隙，并能快速移动；
◆高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
◆可调LED环形表面光源，实现大角度照明，避免工件受热变形；
◆由精密光学尺与数据处理器组成数字元测量及数据处理系统；
◆可选配Reishaw或TESA接触式探针实现三维尺寸测量。
手动型二次元影像测量仪技术参数：
产品型号 | VMS-2010 | VMS-3020 |
X/Y/Z轴行程(mm) | 200×100×150 | 300×200×150 |
玻璃台尺寸(mm) | 260×160 | 360×260 |
外形尺寸(W×L×Hmm) | 650×485×930 | 820×580×1100 |
产品结构材料 | 底座,立柱,移动工作台均采用高精度花岗石 | |
照明系统 | 表面光源与透射光源均用LED，亮度可调 | |
CCD摄像机 | 标准款型VMS系列采用1/3″彩色CCD； VMSN系列采用日本索尼1/2″彩色CCD | |
放大倍率 | Step Zoom光学放大率：0.7--4.5X，影像放大率：30--225X | |
X,Y轴测量精度 | （3+L/200）um | |
光学尺解析度 | 0.001mm | |
重复性 | 0.002mm | |
操作方式 | 手动 | |
电源 | 220V(AC) / 50HZ | |
推荐环境温湿度 | 温度：19°--24°，湿度：45%--75% | |
保修期 | 一年 | |
选购件 | 组装电脑、品牌电脑、仪器桌 | |
备注 | VMS为标准款型（标准款配置）， VMSN为增强型（选用日本索尼CCD及美国NAVITAR变焦物镜） | |
手动型二次元影像测量仪软件功能介绍：
◆软件与EXCEL，WORD无缝连接，可实现测量数据的直接报表输出；
◆可实现AutoCAD工程图互换，直接判别与工程图之间的误差，可制作工件到AutoCAD图形的逆向工程图；
◆ 多种同样模式处理，同种图形的不同种描绘形式，适合各种情况下的工件测量；
◆ 拥有全览和放大全览图功能，并且可以任意缩放，也可以在全览图直接修改和标注，几乎拥有CAD的功能；
◆ 强大的描绘功能，通过自动亚像素捕捉和软件区域性自动捕捉能让绘图速度更快，测量更加精准，而且拥有精典的十字线测
量，输入描绘直线，点，圆以及精确取R角功能；
◆ 丰富人性化的标注功能，能在实时影像和虚拟影像中进行所有二维尺寸，公差方面的标注；
◆ 多元化的座标设定方式，包括座标平移，座标旋转，两点决定X轴，两点决定Y轴，三点确定座标；
◆ 完美的自控系统，能根据需要调整小数点位数，报表信息和图元信息的选择性输出；
◆ 独一无二的精准测高功能，最大倍数测高精度可达5微米以内；
◆ 地图拍摄功能，能将工件全图拍下，并能进行虚拟测量和保存高清淅图片；
◆ 简单方便精准的比例尺较正功能，能在取比例尺的同时自动较正CCD；
◆ 完美的地图导航功能，可以快速找到所要测量工件的位置；
◆ 专利的图纸比对功能，让手动机做自动测量，让测量速度更快，精度更高。
