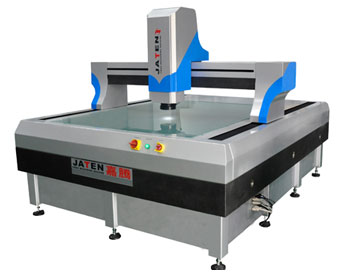

大行程影像测量仪
一、仪器应用领域：
MV系列大行程影像测量仪目前主要运用在PCB线路板、覆铜板、平板玻璃、液晶模组、刀模、绝级材料等。
二、仪器特点：
全大理石结构保证极高稳定性及刚性；
高精密线性滑轨和皮带传动，配日本安川高能伺服马达全闭环控制，高精度、高稳定度；
配 SONY “ 1/2 ”高分辨率彩色摄像机，保证高品质测量画面；
全自动变倍镜头，改变倍率后不需要重新选取比例尺；
可程控五环八驱表面冷光源、轮廓冷光源，使测量如虎添翼；
英国 RENISHAW 贴片式光栅尺，分辨率为 0.5 μ m ；
本公司自主研发QuickMeasuring全自动测量软件，可自动编程及离线编程，自动检测；
可选配英国 RENISHAW 接触式探头和 CCD 激光位移传感器。
三、CCD 激光位移传感器原理与特点：
通过光的干涉原理测量被测量的物体到镜头的距离；
适用于测量表面比较复杂的物体以及容易变形的物体；
测量角度范围广，可达到 8 5 °；
测量速度快，每秒达到测量 3000 次；
能方便测量， R 角、曲面轮廓等。
四、技术参数：
影像测量仪型号 | MV-7070CNC | MV-1080CNC | MV-1210CNC | MV-1612CNC | MV-2216CNC | |
行程 | 700*700*200 | 1000*800*200 | 1200*1000*200 | 1600*1200*200 | 2200*1600*200 | |
外形尺寸 | 1400*1700*1618 | 2000*1500*1700 | 2300*1700*1700 | 2700*1900*1657 | 3300*2300*1657 | |
测量精度 | XY轴 | ≤ (3+L/200)um | ||||
Z轴 | ≤ (4+L/200)um | |||||
光栅尺 | 英国RENISHAW贴片式光栅尺，分辨率0.5um | |||||
CCD | SONY 彩色摄像机 | |||||
光学系统 | 自动变倍镜头；可选配激光，可测量透明式玻璃的厚度与平 | |||||
光源 | 连续可调式 LED 环形表面光及轮廓光，根据放大倍率确定最大光强 | |||||
软件 | QuickMeasuring全自动影像测量软件 | |||||
工作环境 | 温度20 ° C ± 3 ° C , 湿度 45 ％ -75 ％ | |||||
电源 | 220V ± 10 ％ ,50Hz | |||||
